Inġinier tal-kalibrazzjoni li naħdmu miegħu jħobb jgħid storja dwar klijent li ma setax jifhem għaliex l-istess blokka tal-gauge baqgħet tkejjel b'mod differenti skont il-ħin tal-ġurnata. Il-qari ta’ filgħodu kien tajjeb. Sa kmieni wara nofsinhar, wara li x-xemx kienet ilha tolqot ħajt wieħed tal-ħanut għal ftit sigħat, l-istess blokka wriet drift ta’ ftit mikroni. Xejn ma kien ħażin mal-blokk, jew il-komparatur, jew l-operatur. Il-kamra nnifisha kienet l-istrument li kien barra mill-ispeċifikazzjoni.
Din hija l-parti tal-manifattura ta 'preċiżjoni li faċli tinjora jekk int iffukat fuq l-għodda tal-magni jew il-kejl. L-azzar jespandi bejn wieħed u ieħor 11.5 mikron għal kull metru għal kull grad Celsius ta 'bidla fit-temperatura. Il-granit huwa ferm aktar stabbli, tipikament fil-medda ta' 5-8 mikroni għal kull metru għal kull grad skont il-kompożizzjoni, iżda "aktar stabbli" mhix l-istess bħal "mhux affettwat." Fuq komponent li huwa twil ftit mijiet ta 'millimetri, ftit gradi ta' drift matul ġurnata tax-xogħol tista 'tkun id-differenza bejn parti li tgħaddi mill-ispezzjoni u waħda li ma tagħmilx - minkejja li xejn dwar il-parti fil-fatt ma nbidel.
Għaliex 20 grad saret it-temperatura ta 'referenza default
Ħafna mill-istandards internazzjonali għall-metroloġija dimensjonali, inklużi l-ISO 1 u l-kundizzjonijiet ta 'referenza moħmija fl-ispeċifikazzjonijiet DIN u ASME, jużaw 20 grad bħala t-temperatura ta' referenza standard. Mhuwiex numru arbitrarju - huwa qrib il-kundizzjonijiet ambjentali tipiċi ta 'ġewwa, li għamluha prattika għexieren ta' snin ilu meta l-kontroll tal-klima kien inqas komuni. Iżda "qrib l-ambjent" u "miżmuma fl-ambjent" huma affarijiet differenti ħafna fil-prattika. Art tal-ħanut li titbandal bejn 18-il grad filgħodu u 26 grad sa nofs-wara nofsinhar, li huwa komuni f'faċilitajiet mingħajr kontroll iddedikat tal-klima, ifisser li kull kejl meħud f'dik il-ġurnata huwa referenzjat għal linja bażi kemxejn differenti milli jassumi l-istandard.
Huwa għalhekk li l-kmamar tal-metroloġija serji mhumiex biss spazji ta' arja-kondizzjonata - huma mibnija bħala sistema ambjentali separata mill-bqija tal-faċilità, ħafna drabi jżommu temperatura fi ħdan ±0.5 grad jew aktar stretti, b'kontroll tal-umdità f'saffi fuq nett minħabba li l-umdità taffettwa kemm l-espansjoni tal-materjal kif ukoll l-imġiba tat-tagħmir tal-kejl ottiku u elettroniku.
Il-vibrazzjoni hija n-nofs l-ieħor tal-problema
It-temperatura tieħu l-biċċa l-kbira tal-attenzjoni, iżda l-vibrazzjoni hija daqstant kapaċi tħassar kejl submicron. Forklift li jgħaddi ħamsin metru 'l bogħod, stampa ta' stampar kbira li tiċċirkola fil-bini li jmiss, jew saħansitra traffiku tas-saqajn ħdejn magna tal-kejl tal-koordinati jistgħu jintroduċu moviment biżżejjed biex jidher bħala storbju fid-dejta. Iktar ma tkun baxxa t-tolleranza li qed tipprova żżomm, aktar dan huwa importanti, u huwa għalhekk li l-faċilitajiet li jħaddmu l-interferometrija tal-laser jew ix-xogħol CMM high-end tipikament jiżolaw l-art tal-kejl tagħhom kemm strutturalment kif ukoll mekkanikament mill-bqija tal-impjant.
L-iżolament prattiku normalment jinvolvi ftit affarijiet li jaħdmu flimkien: ċangatura ta 'l-art ħoxna u densa biżżejjed biex tirreżisti d-deflessjoni taħt tagħbija, trinek ta' iżolament jew ġonot ta 'espansjoni li jisseparaw il-pedament tal-kamra tal-kejl mill-istruttura tal-bini tal-madwar, u tagħmir li jimmaniġġja - krejnijiet, paranki, imwejjed tal-lift - iddisinjati biex iċċaqilqu ġebel tqal jew komponenti tal-metall mingħajr ma jittrażmettu xokk fl-art.
Liema kamra ta 'preċiżjoni mibnija kif suppost fil-fatt tidher

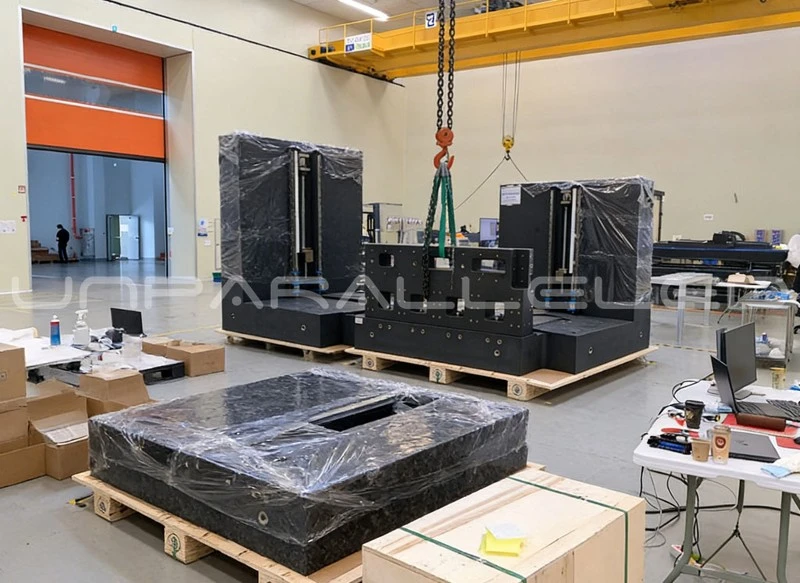

Kieku kellek tgħaddi minn faċilità mibnija speċifikament għall-irfinar ta' granit ultra-u komponenti tal-metall, ftit karatteristiċi għandhom tendenza li jispikkaw meta mqabbla ma' ħanut tal-magni standard:
L-art nnifisha ħafna drabi titferra' bħala ċangatura waħda rinfurzata ħxuna ħafna aktar minn metru, bl-użu ta' konkos ta'-saħħa għolja aktar milli taħlita strutturali standard, speċifikament biex timminimizza d-deflessjoni u r-reżonanza taħt il-piż ta 'blokki kbar tal-granitu tagħmir li jiċċaqlaq.
Trinċieri ta' iżolament - vojt wiesa' ta' madwar nofs metru u fond sa żewġ metri - ta' spiss jdawru l-perimetru taż-żona ikkontrollata tat-temperatura-, diżakkoppjar fiżikament il-pedament tal-art tal-kejl mill-bqija tal-bini sabiex il-vibrazzjoni minn żoni ħdejn xulxin ma tittrasmettix mill-ċangatura.
Krejnijiet overhead f'dawn il-kmamar huma komunement speċifikati għal tħaddim kwiet, peress li anke krejn mekkanikament storbjuż jissarraf f'vibrazzjoni strutturali meta jiċċaqlaq blanks tal-ġebel b'ħafna-tunnellati madwar il-kamra.
U dejjem aktar, il-manifatturi ta' preċiżjoni qed jibnu ambjenti ta' stil ta' cleanroom-sekondarju mudellati b'mod laxk fuq standards ta' semikondutturi fab - mhux neċessarjament għall-kontroll tal-partikuli f'livelli ta 'wejfer-fab, iżda għall-kombinazzjoni ta' stabbiltà tat-temperatura, kontroll tal-umdità, u turbolenza baxxa tal-fluss tal-arja meħtieġa meta jiġu mmuntati strutturi tal-granit b'rekwiżiti ta 'sub{3} ċatti.
Għaliex dan huwa importanti anki jekk qatt ma tara l-kamra
Għal xerrej li jevalwa fornitur ta' bażijiet tal-granit, strumenti tal-kejl, jew komponenti ta' preċiżjoni-makna, l-ambjent li fih saru u tkejlu l-partijiet huwa bla dubju importanti daqs il-magna li għamlithom. Komponent art u verifikat f'kamra b'kontroll termali fqir jista 'jkejjel "in spec" fil-jum li jiġi vapur u xorta drift ladarba jilħaq ambjent differenti, sempliċiment għaliex qatt ma kien attwalment stabbilizzat fl-ewwel post - il-kejl biss ġara li ttieħed waqt tieqa xxurtjata.
Li tistaqsi fornitur dwar it-tolleranza tat-temperatura tal-kamra tal-kejl tagħhom, iżolament tal-vibrazzjoni u kontroll tal-umdità mhix formalità. Ħafna drabi hija tbassir aħjar tal-istabbiltà tal-parti fit-tul-mill-folja tal-ispeċifikazzjonijiet fuq il-magna tat-tħin innifsu.
